Getriebe 3:1 für Schwimmbad/Pool-Abdeckungen SET (409F027-V-SET)

Getriebe 3:1 für Schwimmbad/Pool-Abdeckungen SET, verstärkte Achs-Ausführung

(Art-Nr.: 409F027-V-SET)

– SONDER-AKTION – planen Sie vor!

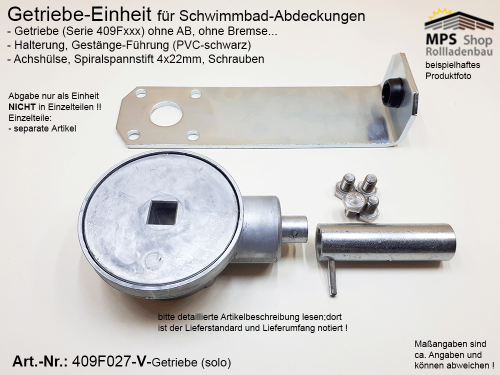

– Getriebe solo (3:1) für Pool-Abdeckungen – Planen ect.

– verstärkte Antriebs-Achs-Ausführung

– siehe Artikelfoto (mit Lupenfunktion bitte vergrößern)

– Rückfragen ?

– VARIANTEN, bitte erfragen!

MAXIMAL – 4 – einzelne Getriebe-SET’s pro Einzelauftrag !

weitere Einzelteile und Ersatzteile = sparate Artikel !!

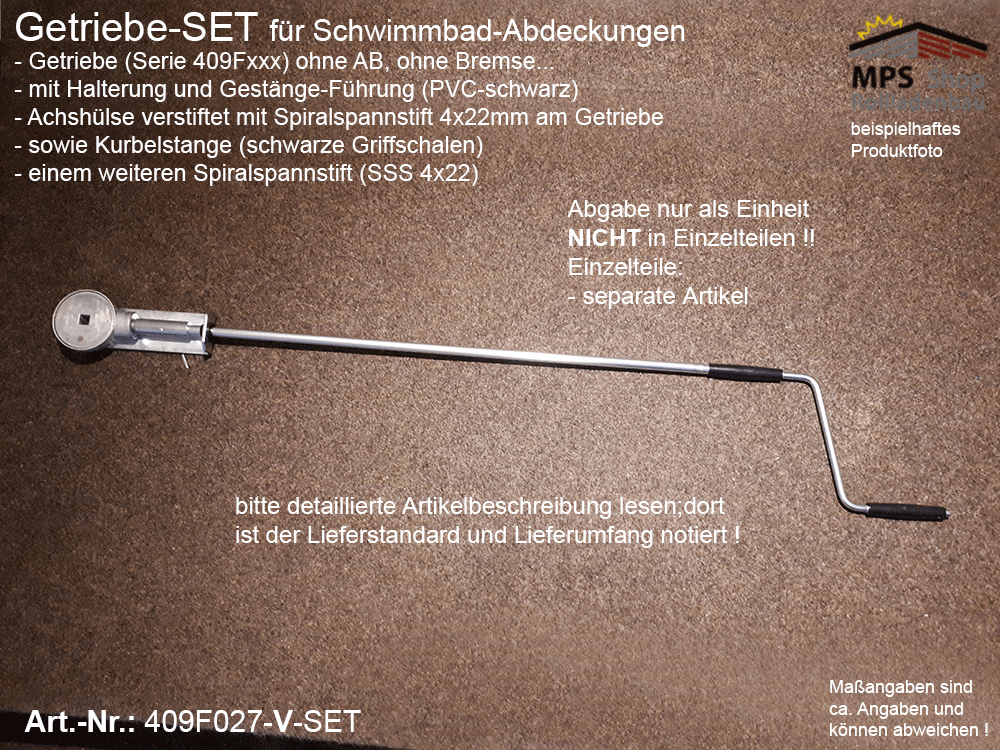

Lieferstandard:

1 x Getriebe-SET;

1 x Kurbelstange;

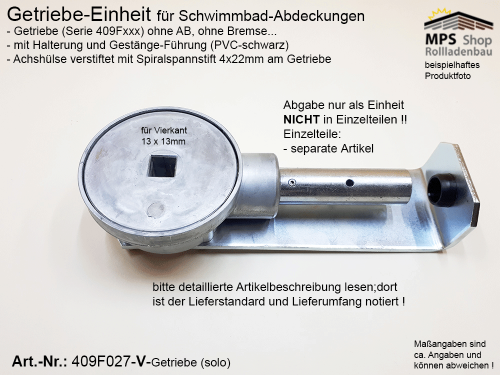

– Getriebe auf Montageplatte (Halterplatte) mit M8 (VA) montiert; mit PVC-Rohrdurchführung (schwarz);

– beiliegend: Spiralspannstift 1 x 4 x 22mm

– Achshülse – Maße:

– LÄNGE: 76mm; mit zwei Bohrungen (links/rechts – nicht durchgängig) 14mm / 16mm

– sowie zwei Querbohrungen Ø: 4mm (für Achshülse 1 x Spiral-Spannstift (SSS) 4 x 22mm und 1 x SSS für Antriebskurbelstange)

– Außen-Ø: 22mm;



Lieferbestandteile:

– 1 Getriebe (montiert)

– 1 Kurbelstange

– 1 Halterplatte (montiert, verarbeitet)

– 1 PVC-Rohrdurchführung (schwarz; eingeschlagen, verarbeitet)

– 1 Achshülse (divers bearbeitet)

– 4 Schrauben M8 (VA) in geeigneter Länge (verschraubt, verarbeitet)

– 2 Spiralspannstifte 4 x 22mm (1 x eingeschlagen, 1 x lose)

auf dieses Getriebe-Set mit Kurbelstange passen auch die älteren Kurbelstangen – graue Griffschalen!

ältere Kurbelstangen können ggf. verwendet werden, wenn diese den Außen-Ø: 14mm besitzen!
