Kegelradgetriebe, 3:1, SW40 (links/rechts)
Ausführung: Links (446F003) und Rechts (446F004)
41,03 €
inkl. MwSt. zzgl. Versandkosten
Fragen zu diesem Artikel? Wir beraten Sie gerne persönlich: +49 2663 / 917700 oder kontakt@mps-elektro.com
Beschreibung
Kegelrad-Kurbelgetriebe 3:1 für SW40 (Innen 36,7mm)
(446F003-L & 446F004-R)
Kegelrad-Kurbelgetriebe mit integrierter Auflaufkupplung und Bremsfederfreilauf für eine gleichbleibende Drehrichtung.
Beim Drehen der Kurbelstange nach rechts (im Uhrzeigersinn) wird der Behang bzw. Rollladen hochgezogen.

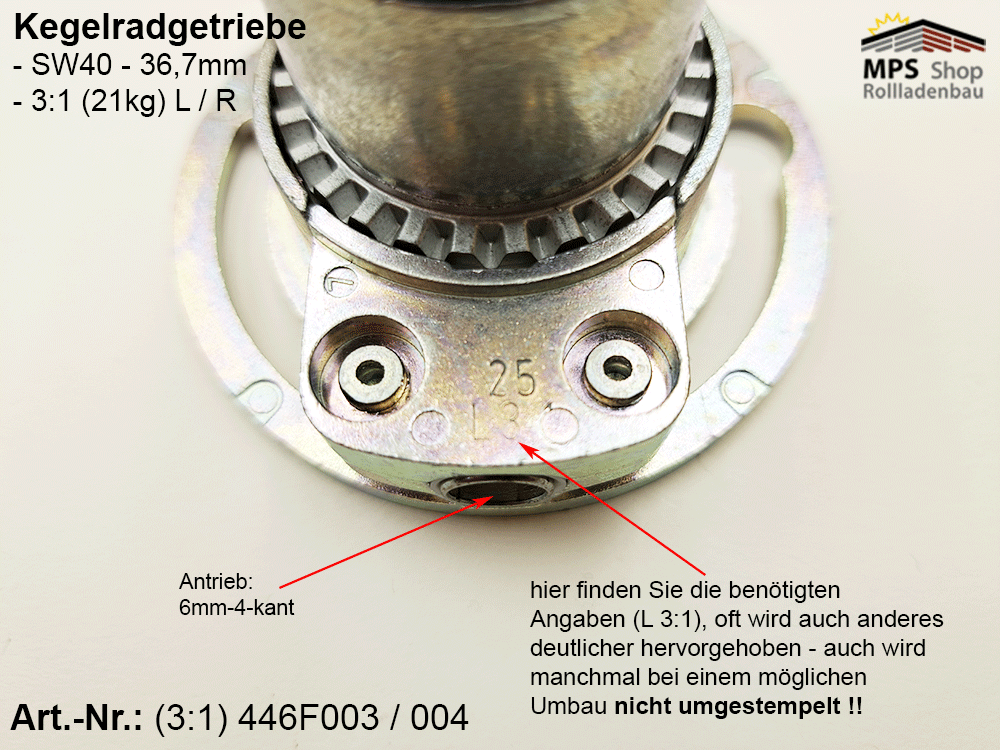

Unterscheidung der Getriebeausführung:

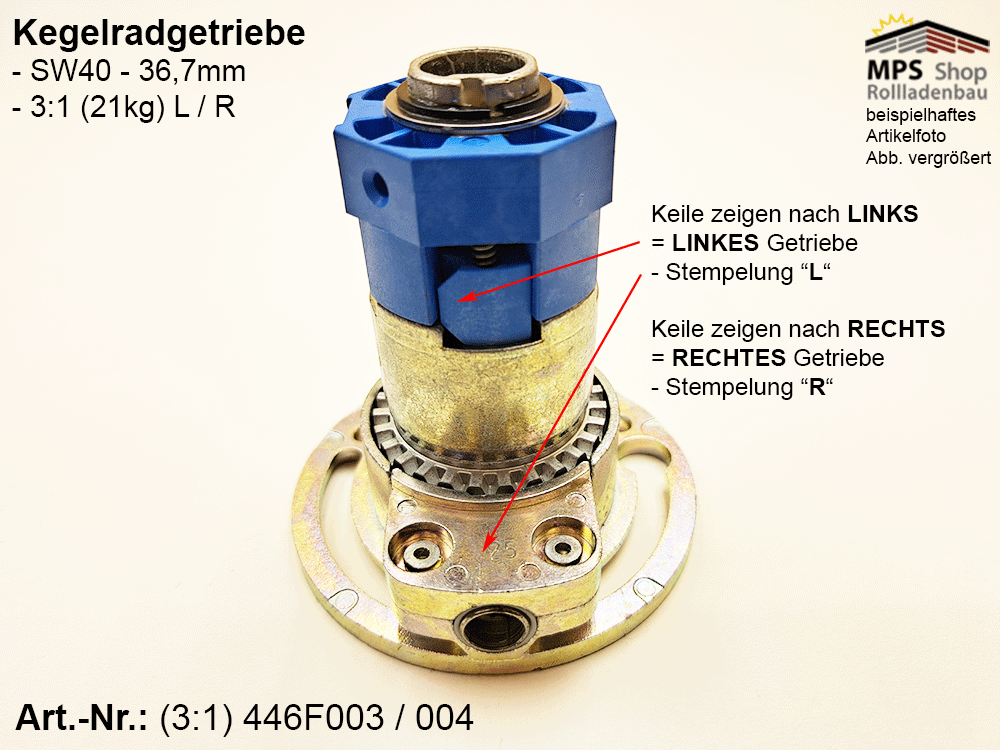

- LINKES Getriebe (446F003): Die Spitze der angeschrägten Keile am Freilaufring zeigt nach links.
- RECHTES Getriebe (446F004): Die Spitze der angeschrägten Keile am Freilaufring zeigt nach rechts.
Bitte or der Auswahl/Montage prüfen:
- Handelt es sich um einen Links- oder Rechtsroller?
- Welcher Anwendungsfall liegt vor (L oder R)?
- Wie groß ist der benötigte Montagefuß?
- Welche Welle wird verwendet?
Informationen zum Nachlesen
Link zu pdf. Allgemeines_Kegelradgetriebe
Zusätzliche Informationen
| Ausführung | Links, Rechts |
|---|---|
| Antrieb | Innen 4kant-6 mm (durchsteckbar) |
| Abtrieb | Ø 36,7 mm (40 mm Achtkant-Welle) |
| Zugkraft | 9 Nm – (ca. 21 kg) |
| Übersetzung | 3:1 |
| Wirkungsgrad | 0,85 |
| MONTAGEFUß | KLEIN Ø 76mm |
| Befestigungs-Lochkreis | 60mm |
