446F018-R, Kegelradgetriebe, 3:1, WERU (Kittelberger Welle)
25 vorrätig
Beschreibung

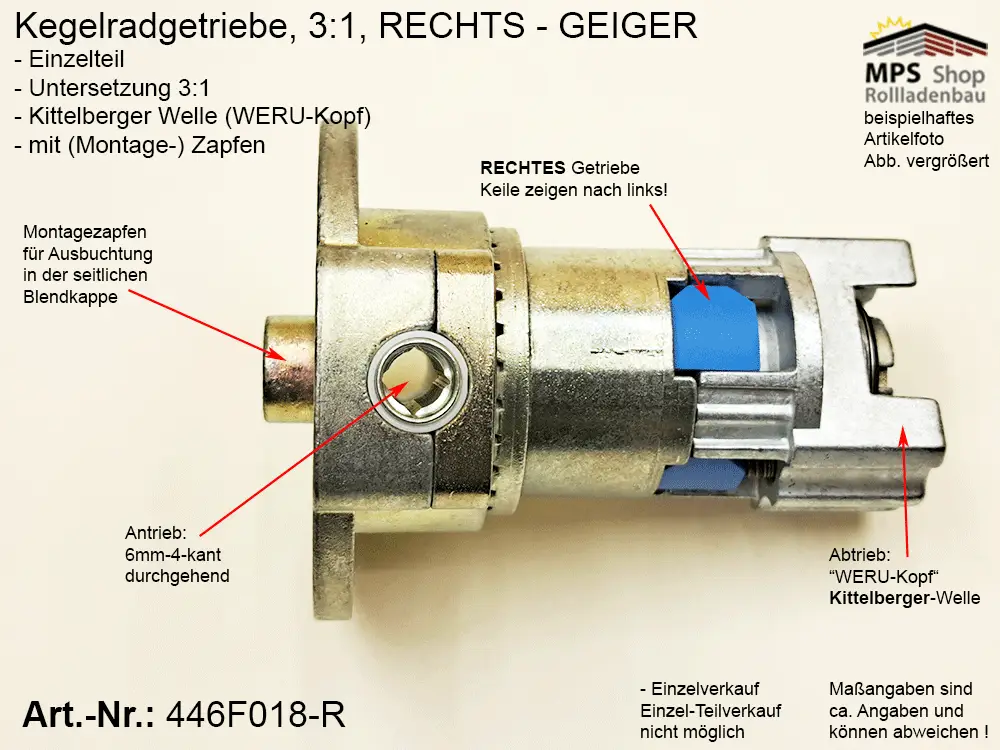

446F018-R, Kegelradgetriebe, 3:1, WERU-Kopf (Kittelberger Welle)
(446F018-Rechts)
- der ältere Montagefuß hatte 76mm Außendurchmesser
- der Befestigungs-Lochkreis ist gleich – 60mm
- LINKES Getriebe = „angeschrägte Keile“ des Freilaufringes zeigen mit der „Spitze“ nach rechts.
- RECHTES Getriebe = „angeschrägte Keile“ des Freilaufringes zeigen mit der „Spitze“ nach links.
für Kittelberger Welle: (42mm): entspricht ungefähr SW40
Weitere Informationen
Mit Auflaufkupplung, Bremsfederfreilauf und Antrieb für Vierkantstab 6mm für gleichbleibende Drehrichtung.
Beim Rechtsdrehen ( = Uhrzeigersinn) der Kurbelstange erfolgt Hochheben des Behanges, bzw. Rollladens.
- Bitte zunächst feststellen ob LINKS- oder RECHTSROLLER
- Den Anwendungsfall klären (L oder R)
- Die Welle bestimmen
Zusätzliche Informationen
| Gewicht | 0,5 kg |
|---|---|
| Ausführung | Rechts |
| Antrieb | 6mm- 4kant |
| Abtrieb | Ø 40,5 mm (42 mm Kittelberger-Welle) |
| Übersetzung | 3:1 |
| Zugkraft | 9 Nm – (ca. 21 kg) |
| Wirkungsgrad | 0,85 |
| Montagefuß | Ø 70mm mit FLANSCH |
| Befestigungs-Lochkreis | 60mm |
| Sonderhinweis | – Beachten Sie bitte den immer wieder irritierenden Umstand, dass bei den Getrieben für die Kittelberger-Welle die Aufprägung auf dem Getriebe für die Laufrichtung anders ist, wie bei den Getrieben für eine Achtkant-Welle. – So sind (wie logisch erwartet) bei Achtkant-Wellen die linksläufigen Getriebe mit einem "L", und die rechtläufigen Getriebe mit einem "R" gekennzeichnet. – Bei Kittelberger-Wellen sind jedoch die linksläufigen Getriebe mit einem "R", und die rechtsläufigen mit einem "L" gekennzeichnet. |
