456F011-Links, Kegelradgetriebe 4:1, SW60 (Innen 57,5mm)
97 vorrätig
Fragen zu diesem Artikel? Wir beraten Sie gerne persönlich: +49 2663 / 917700 oder kontakt@mps-elektro.com
Beschreibung

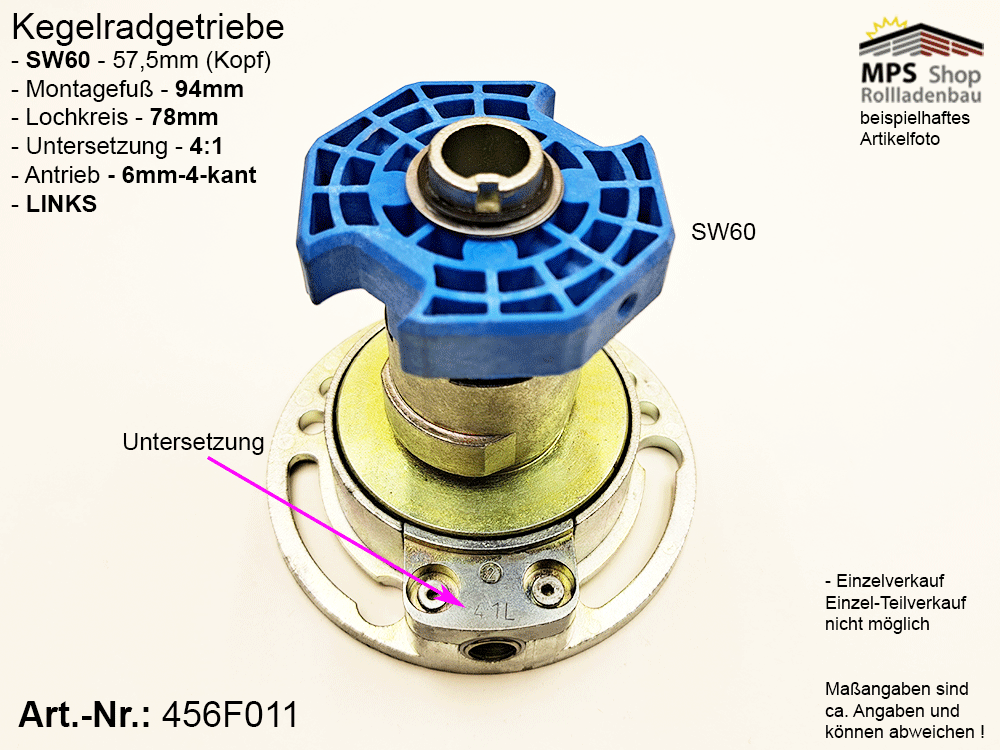

456F011-Links, Kegelradgetriebe 4:1, SW60 (Innen 57,5mm)
Kurbelgetriebe, Kegelradgetriebe
- Großer Montagefuß Ø 94mm
- Antrieb: 6mm-Vierkant
- Abtrieb: für 8-kant Stahlwelle: SW60
- für Untersetzung: 4:1
- Anwendungsfall: L (links)
Informnationen:

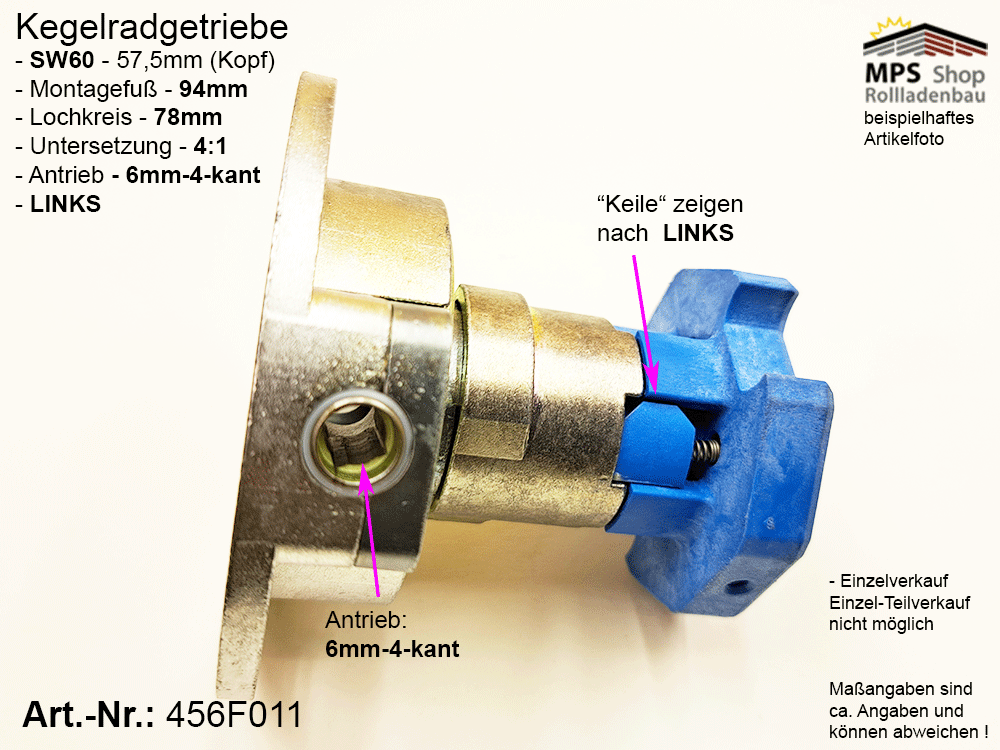

- LINKES Getriebe = „angeschrägte Keile“ des Freilaufringes zeigen mit der „Spitze“ nach links.
- RECHTES Geriebe = „angeschrägte Keile“ des Freilaufringes zeigen mit der „Spitze“ nach rechts.
– ist dies bei Ihnen anders, wurde es schon einmal umgebaut.
mit Auflaufkupplung, Bremsfederfreilauf und Antrieb für Vierkantstab 6mm
für gleichbleibende Drehrichtung;
beim Rechtsdrehen ( = Uhrzeigersinn) der Kurbelstange erfolgt Hochheben des Behanges, bzw. Rollladens
bitte zunächst feststellen ob LINKS- oder RECHTSROLLER
- den Anwendungsfall klären (L oder R)
- die Montagefußgröße ermitteln
- die Welle bestimmen
- das Untersetzungsverhältnis beachten!
Zusätzliche Informationen
| Ausführung | Links |
|---|---|
| Antrieb | Innenvierkant 6 mm (durchsteckbar) |
| Abtrieb | Ø 57,5 mm (60 mm Achtkant-Welle) |
| Zugkraft | 12Nm |
| Übersetzung | 4:1 |
| Wirkungsgrad | 0,85 |
| Montagefuß | Ø 94mm |
